前  言

感謝您購置楚勝牌汽車，我公司生產的楚勝牌系列專用車吸收了國內外同類車之優點，具有結構合理、性能可靠、操作方便、外形美觀等優點。此系列改裝車包括有加油車、運油車、化工液體運輸車等系列，分別采用其對應的東風、解放、福田、柳汽、重汽、陜汽等系列二類載貨汽車底盤改裝而成，其容量分別見主要技術性能參數表。其結構主要由汽車底盤、罐體、油泵、球閥和輸油管道及導靜電裝置組成（運油車無油泵及泵油功能）。專供汽車和其它車輛、容器和油庫運送以及加汽油、煤油、柴油等油料之用，是理想的輕質燃油運油、加油專用車輛。

底盤車的技術特性和使用保養要求分別詳見其相對應的東風、解放、福田、柳汽、重汽、陜汽等系列專用汽車使用說明書。

附加說明:由于設計上改進等原因，技術參數有可能與用戶的產品不符，請予理解，不另行通知。

目 錄

一、用途

二、主要參數

三、工作原理及結構簡介

四、操作規程

五、油罐車的維護保養及注意事項

六、故障原因及解決方法

七、質量保修原則則及三包規定

八、隨車附件明細

一、用途：

該運油車主要由危險品二類汽車底盤、罐體系統、安全附件系統、排放系統、管路系統、氣控系統及避電裝置等部件所組成。其主要功能是：

1 用本車油泵從其它容器內自行吸出油料注入本車油罐體。

2 用本車油泵將本罐內的油料迅速抽出，加注到其它車輛或容器中。

3 靠油料的自重自流，從本車油罐內將油料卸到其它容器中。

4 通過油庫下裝將油品裝進罐體。

二、主要參數：

1、系列車型外形簡圖

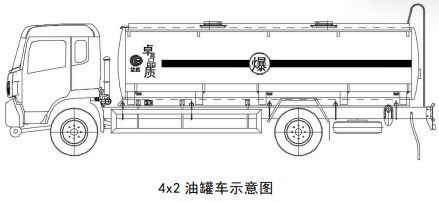

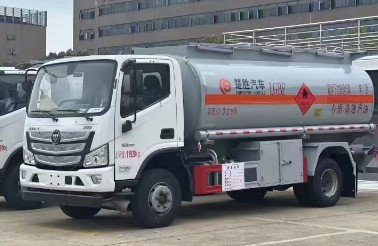

4x2 油罐車示意圖

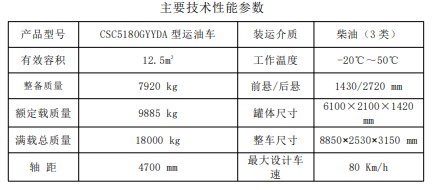

2、技術參數：

三、工作原理及結構簡介：

1、汽車底盤此款運油車采用東風公司定型危險品專用底盤改裝而成。所采用的二類底盤，其結構詳見所附《汽車底盤使用說明書》。

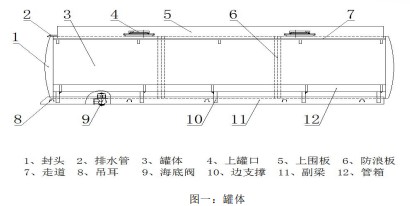

2、罐體（附圖一）

罐體結構為帶一定曲率的凸多邊形，用優質碳鋼板制成，采用優質鋁板焊接而成，主要由罐體、車架、人孔、圍板及卸料管道等組成。罐內設有縱向防波板，以加強罐體的剛性，并減輕因車輛加速及減速時液體介質的強烈波動和沖擊。罐頂設有圍板、人孔及呼吸閥，罐底設有海底閥。罐體由車架支撐，采用焊接型式將車架及罐體連接在一起。

為防止銹蝕，罐體外表涂防銹漆及裝飾漆。

圖一：罐體

3、人孔蓋組件（歐標罐蓋）

歐標罐蓋通常裝于罐體頂部，材質為鋁合金，具有內置呼吸和緊急排氣排能，并可在人孔蓋上安裝油氣回收閥、量油孔、防溢流探桿等，內置呼吸閥使油罐車在運油過程中內部壓力保持穩定，與外部壓力達到平衡，其傾倒放置溢流的設計使油罐車在發生意外時保持密封，緊急排氣裝置在罐內壓力急劇升高的情況下，將自動打開，釋放罐內壓力，從而防止事故發生，大大提高運油的安全性。

4、海底閥（緊急切斷閥）

海底閥安裝于罐體底部，規格為 DN100 氣動海底閥，通過氣動開關可以控制底閥的開與關，此海底閥具有易熔塞效果，即外部溫度達到海底閥規定值時，海底閥自動關閉，防止裝運介質外流引起爆炸事故，可進行下裝加油，該閥內部壓力較小，流量大，閥體法蘭邊有切斷槽，在油罐發生意外時，由于斷槽處于無法承載過大沖力，車體管路與罐體會自動斷開，而自動對中柱塞和耐用彈簧會依舊保持密封，罐內介質不會泄漏，從而保證油罐安全。 為保證閥門具有良好的工作能力，必須滿足一下條件：

a、海底閥工作時，系統氣源必須保證>0.4MPa 的壓力。

B、閥體與中柱塞必須保證高度密封。

c、彈簧必須保持足夠的彈力復位。

5、取力器

裝于變速箱上，安裝在變速箱左側位置，主要功能是將發動機動力取出，通過傳動軸傳遞給車載油泵，其操作功能見取力器使用說明書。

6、油泵選裝自吸式齒輪油泵，其性能見油泵使用說明書。

7、送油膠管送油膠管是采用 76 型快換接頭、直接對接，端面用橡膠圈密封、拆裝迅速、方便、密封可靠。送油膠管總成經導電檢驗，使用安全可靠。

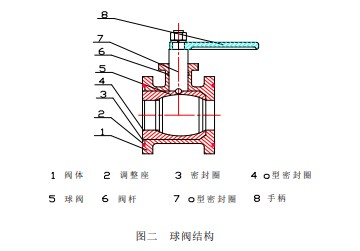

8、 球閥（附圖二）

運油車自流口閥門采用的為球閥，結構如圖所示。球閥由閥體調整座、密封環、球閥、閥桿手柄等部件組成，搬轉手柄 90°即可實現球閥的開關，球閥配合松緊可旋轉調整以達到要求。

圖二 球閥結構

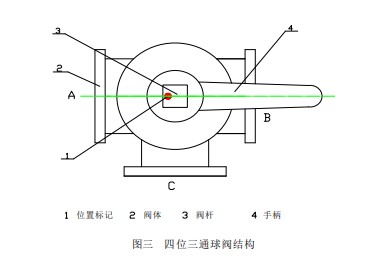

9 、四位三通球閥（附圖三）

加油車控制閥采用的為四位三通球閥，結構如圖所示，在使用過程中，閥桿上紅點所對應的方向表示此方向處于關閉狀態。圖示的位置表示 A 方向處于關閉狀態，B 與C相通。

圖三 四位三通球閥結構

10、安全附件系統

（1）靜電拖地帶裝于罐車后方下部，應經常保持與地面接觸。其功用是隨時將油車行駛中由于油料的沖擊、晃動產生的靜電或加油機、發動機工作中產生的靜電導入地面，從而防止因靜電所引起的火災事故。

（2）靜電卷盤固定在車架上，當油車加油或排放油時，必須將靜電帶銅帶拉出，將靜電夾與地面接觸，使加油或卸油時油料運動磨擦產生的靜電導入地內，從而防止因靜電短路所引起的火災事故。

（3）干粉滅火器車輛左右兩側各備一個手提式干粉滅火器。

（4）操作箱出料口處設有儀表箱，防止出料口意外打開而產生泄漏造成安全事故。

四、操作規程：

1、 使用前的準備工作

(1) 將靜電卷盤與地面連通，使之“接地”，保證接地良好。

(2) 打開油車操作箱門，檢查各閥門手柄，使之處于關閉狀態（豎直位置）。

(3) 初次使用油泵，泵內無引油時，應預先加油，可通過進油口加入油料10 升。

(4) 檢查增速箱內潤滑油油面，以到油面螺塞孔的下緣為準，不足時添加齒輪油。

(5) 檢查變速箱操縱桿，使之處于空檔位置，檢查取力箱操縱手柄位置，使之為水平向右位置，檢查油門控制器，使其為最小。

2 、油泵的操縱

（1） 啟動

1.1 聯接好有關管道，啟動發動機，當原車壓力表讀數達到0.3Mpa 時，踏離合踏板，打開取力箱操縱開關，使之掛檔。

1.2 通過油門控制器，可控制油泵的工作轉速。

（2） 停止

將油門控制器推進，調整為最小，踏離合器踏板，將取力器操縱開關扳回至原位置，使取力箱脫檔。

3、使用后的檢查

（1）、檢查取力箱操縱開關是否回位，檢查油門控制器是否為最小位置。

（2）、檢查閥門手柄位置，均應為關閉狀態。

（3）、關好操作箱門。

（4）、收回避電桿，固定于原位。

（5）、油路系統的控制。

4、各作業操縱使用說明

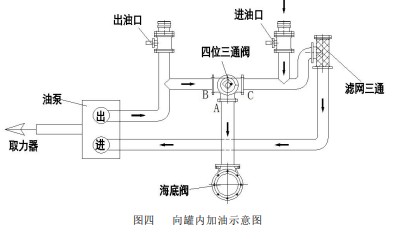

（1）、向罐內加油（附圖四）

油可以通過罐口加油，也可通過泵給罐內加油，其操作程序是：在進油口接一油管，油管接通油源，打開進油口球閥，四位三通球閥的標記擰到C 位置，使B-A 相通，關閉出油口球閥，拉動取力器開關，使油泵開始工作，即可向罐內加油，停止工作時取力器及閥門開關回位。

工作油路示意：油經進油口→濾網→泵進泵出→四位三通球閥B-A→海底閥→油罐（其他閥門為關閉狀態）；

圖四 向罐內加油示意圖

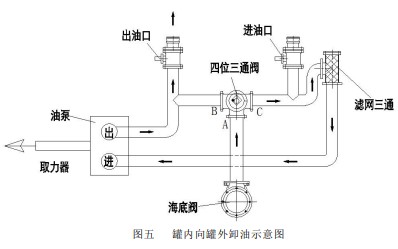

（2）、罐內向罐外卸油（附圖五）

在出油口處接輸油軟管，打開出油口球閥，四位三通球閥的標記擰到B 位置，使A-C相通，關閉進油口球閥，拉動取力器開關，使油泵開始工作，即可向罐外卸油，停止工作時取力器及閥門開關回位。

工作油路示意：油經油罐→海底閥→四位三通球閥 A-C→濾網→泵進泵出→→出油口（其他閥門為關閉狀態）；

圖五 罐內向罐外卸油示意圖

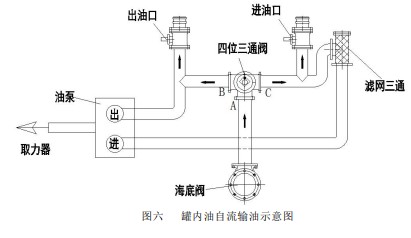

（3）、罐內油自流輸油（附圖六）

油車也可靠重力自流向外輸油。操作順序是在出油口和進油口處接輸油軟管，將四位三通閥的標記擰到盲通位置（即 A、B、C 均互通），打開進油口和出油口處球閥開關，即可實現進油口和出油口同時向外自流輸油。若只用出油口，關閉進油口閥門，四位三通球閥的標記擰到 C 位置，使 B-A 相通即可；若只用進油口，關閉出油口球閥，四位三通球閥的標記擰到 B 位置，使 A-C 相通即可。

工作油路示意：

油經油罐→海底閥→四位三通球閥 A-C→進油口

油經油罐→海底閥→四位三通球閥 A-B→出油口

圖六 罐內油自流輸油示意圖

五、油罐車的維護保養及注意事項：

1、汽車底盤和發動機部分的使用和保養，按汽車底盤使用說明書執行。

2、油泵的使用和保養，嚴格按其使用維護說明書執行。

3、加油機的使用和保養，按其使用說明書執行。

4、安全閥、過濾器網應經常檢查并清洗。

5、油罐和管道系統應定期清洗。定期檢查管道系統各聯接處是否聯接良好，密封可靠。

6、為確保油罐清潔，油罐及輸油系統應定期清洗，輸油膠管兩端內外接頭應經常涂抹潤滑油，拆裝時輕松方便。油管每次工作完畢后，均應及時蓋上進、出口外端蓋（堵蓋），輸油膠管兩端（堵蓋），以保證管內清潔。

7、油裝載量嚴禁超過額定裝載質量。（按油料密度折算）。

8、球閥通過的介質不宜過臟，以保護密封環，提高球閥的使用壽命，各球閥不宜長期處于半關半開狀態下工作，否則易使密封環變質，在行車中各球閥手柄應處在關閉狀態。

9、進泵網應經常拆洗，以防油渣堵塞濾網，影響流量。

10、應保持呼吸閥的清潔，使呼吸閥處于工作狀態，閥內的彈簧不得隨意更換，以免影響吸、放氣的效果。當呼吸閥堵死時，有造成罐體變形的危險。

11、為了預防油車發生火災事故，在排氣管、消音器損壞，管路漏油，導電極損壞或斷裂時都不允許用金屬物品敲打油車上的零部件，以免產生火星，油車上應隨時準備好消防器材。

12、如果油罐下沉淀槽凍結，不得用火烘烤，可用熱蒸氣融化或?qū)④囬_進暖房中解凍。

13、加油車作業前，必須使用避電桿插入潮濕土地內，搭地膠帶應接地。作業過程中應始終保持導靜電良好。

14、當需進入油罐內工作時，罐外須有人防護，進入罐內的工作人員應戴有防毒面具或用軟管輸入新鮮空氣。

15、加油車作業前，應檢查管道系統是否滲油、漏油，接地線是否斷開，排氣管是否損壞，若發現問題應先解決問題后再作業。

16、量油時應按有關規定執行。在冬季，自吸泵內如有水必須將水放盡，以防凍破泵體。

17、本車配備滅火器兩具，加油車使用人員應熟悉滅火器的使用方法，并按其使用說明進行檢查和保養。

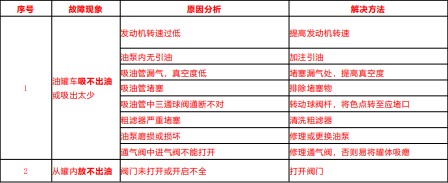

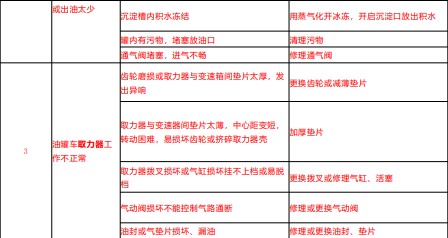

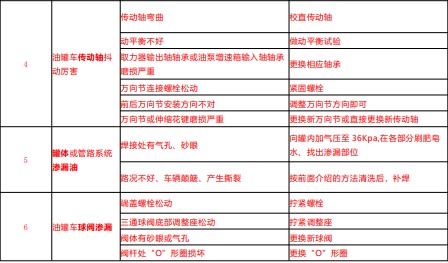

 六、故障原因及解決方法:

七、質量保修原則則及三包規定：

1、楚勝牌產品質量保保修原則

廈工楚勝（湖北）專用汽車制造有限公司生產的“楚勝牌”系列專用汽車，在嚴格按照產品說明書規定要求使用的情況下，由于產品設計、制造、材料、裝配等存在質量不合格或缺陷、發生故障引起的損壞，由本公司給予保修服務。

本公司保修原則以修理為主,確實不能修理的更換相應受損件。本公司不受理對本公司產品更改后的維修。發生質量問題需保修的車輛，本公司只承擔配件和維修費用，不承擔質量以外的任何間接損失、費用(養路費、保險費、貨損、營業利潤等)。

用戶以各種借口理由拒絕本公司服務人員對車輛進行檢查、分析鑒定，而造成的后果和損失由用戶負責。

2、楚勝牌產品“三包規定”本公司本著“質量第一,顧客至上”的宗旨，使用戶滿意,在產品使用中解除后顧之憂，根據國家有關法規、標準的要求，特制定“楚勝”產品三包規定。

2.1、底盤部分底盤部分的服務，用戶應按該底盤生產廠家質量保用手冊的要求，就近到當?shù)胤��?wù)站進行維修和保養。

2.2、上裝部分及改裝部分在“三包”期限內的我公司產品，顧客在遵照《產品說明書》規定的正常使用保養的條件下，由于產品設計、制造、材料、裝配等存在的質量不合格或缺陷，發生故障引起損壞導致不能正常使用的，顧客可憑《質量保修卡》和購車發票，按公司規定給予“三包”服務。

2.3、“三包”更換的零部件應收回舊件，以舊換新，無舊件不給予“三包”。

2.4、免費指導與有償服務凡使用楚勝牌產品的顧客，無論是否在“三包”期限內都享有公司提供的免費技術咨詢和技術指導；產品在“三包”期限內，確因顧客正常使用所造成產品零部件的損壞，公司將以優惠價格提供配件，并提供合理的有償服務。

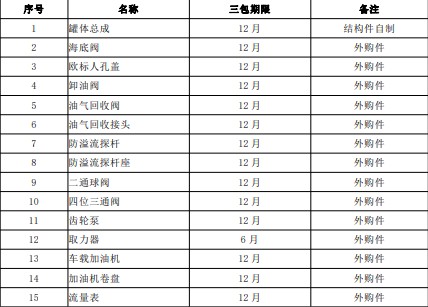

2.5、“楚勝牌”系列油罐車產品主要零部件“三包”有效期（表）

2.6、以下情況不給予“三包”,由顧客自行承擔費用

a.未按《使用說明書》規定使用、維護、保養的。

b.使用、維護、保養不當、人為造成零部件損壞的。

c.車輛安裝的塑料制品、玻璃制品、木制品、橡膠制品(不含輪胎)、個別緊固件及潤滑件等易損件的損壞。

d.沒有《質量保修服務手冊》或《質量保修服務手冊》上車輛型號、車輛識別代碼等與實物不相符者。

e.嚴重超載、超限使用導致的損壞。f.顧客私自改裝、施焊或拆除車輛任何零部件所引起的部件或部位損壞。

g 超出“三包”有效期的。h.發生故障，未經公司同意擅自進行處理或更換部件所引起的延續性部件及部位損壞。

i.發生交通事故及重大事故，顧客或交警部門認為與產品質量有關，在處理前未通知本公司現場查證的。

J.可以修復，而顧容強烈要求更換總成的，需經公司售后服務部批準，并收取一定折舊費。折舊費計算方法為:(使用時間/部件保修期)X 部件價格。

八、隨車附件明細：

定型底盤汽車工具和備件、附件一套請分別按各車型所對應的底盤使用說明書進行核收。

1、油車隨車工具和附件：箱門鑰匙一把、四位三通球閥手柄一個。

2、 載貨汽車底盤合格證一份。

3、 載貨汽車底盤使用說明書一本。

4、 楚勝牌油罐車合格證一份。

5、 楚勝牌油罐車使用說明書一本。

6、 加油車油泵使用說明書一本
