一、產品功能：

緊急切斷閥自動控制系統作為緊急切斷閥的一個安全輔助裝置，自動檢測閥門啟閉狀態，當緊急切斷閥打開并且車輛行駛速度大于5km/h時，自動關閉緊急切斷閥。

特別說明：語音播報款不帶自動關閉功能，只是進行語音提示。自動關閉和全項功能款有自動關閉功能，其中全項功能在自動關閉的基礎上還帶有語音提示。

二、產品特點：

1、擁有核心專利技術，并內置FFT算法。

2、高鐵測速技術。

3、緊急切斷閥啟閉狀態傳感器監測技術。

4、產品本質安全防爆技術，膠封防爆技術等復合防爆技術于一體。

5、短路保護與防反接保護技術。

6、系統應用32位高性能MCU，性能穩定。

7、適用于市場上所有氣動緊急切斷閥。

三、安裝和接線：

1、供電電源必須由點火開關控制，接在在點火開關火線后面，不能直接從電池上取電。列如從車輛尾燈或者行車燈線路接入。

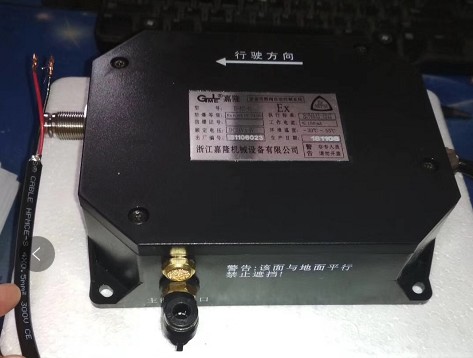

2、保證標記有“與地面平行，禁止遮擋”的面與地面之間的安裝角度誤差小于等于15度。

3、接線方式：車載電源接入殼體上印有“電源線絲印信引出線上，內部為紅色、黑色線為電源線，由于內部有電波整流橋，電源不分正負極。特別說明：由于本報警信號由

光藕作為IO輸出，如要和外設進行通信，黃色線為信號輸出線，綠色線為信號輸入線，白色為隔離信號公共端。

4、殼體上印有“主閥出氣口”絲印的氣管接頭和氣動組合開關的主閥出氣口相連接，由于主閥出氣口一般會連接油氣回收閥，所以此處需要中個三通。

5、殼體上印有“緊急關閉口”絲印的氣管接頭和氣動組合開關的緊急關閉口相連接。

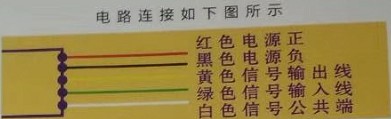

緊急切斷閥自動控制系統接線方法：

注：紅色為電源正

黑色為電源負

黃色信號輸出線

綠色信號輸入線

白色信號公共端

安裝尺寸：151X121X49mm

四、故障排除：

底閥無法正常關閉：

1、檢查氣路是否正常，如果氣壓過低可能是漏氣，找到漏氣處。

2、檢查電源口是否有電，如果無電壓可能電源線存在斷路。

3、標記有“與地面平行，禁止遮擋”的面是否有金屬物品遮擋，如果有請移除。

警告：

標記有“與地面平行，禁止遮擋”文字的面不能有金屬物品遮擋，否則會使得傳感器無法測速從而造成產品功能失效，供電電源必須由點火開關控制，不能直接從電池上取電。
