東風天錦13.5方飛機加油車_齊星牌QXC5180GJYD6A型飛機加油車

作者：東風天錦13.5方飛機加油車來源：飛機加油車廠家日期：2025/6/24 9:25:19 人氣：標簽：東風天錦13.5方飛機加油車齊星牌QXC5180GJYD6A型飛機加油車

①概述：

QXC5180GJYD6A型飛機罐式加油車是湖北省齊星汽車車身股份有限公司研制的一種新型罐式加油車，是為民用機場或通航機場起降的小型飛機實施翼上重力加油的專用設備，該車主要由二類汽車底盤、泵油系統、控制系統、氣控系統、電氣系統組成。底盤駕駛室為平頭、單排座、二門式，乘員2、3人；驅動型式為4×2，卷盤重力加油額定流量300L/min，最高車速80km/h。

2、QXC5180GJYD6A型飛機罐式加油車公告參數：

齊星牌QXC5180GJYD6A型飛機加油車

【整車技術參數】
產品商標	齊星牌	公告批次	393（擴展）
產品名稱	飛機加油車	產品型號	QXC5180GJYD6A
總質量(Kg)	18000	罐體容積(m3)	13.5
額定載質量(Kg)	10355,10290	外形尺寸	8460×2500×3200
整備質量(Kg)	7515	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	鞍座最大載質量(Kg)
接近角/離去角(°)	16/11,16/13	前懸/后懸	1430/2330,1430/2030,1400/2360,1400/2060
軸荷(Kg)	6500/11500	最高車速(Km/h)	80
備注	罐體總?cè)萘?/span>:13.5立方米,罐體有效容積:12.86立方米,危險貨物運輸車輛的類型為FL型,介質最大密度800千克/立方米,罐體尺寸(長×長軸×短軸)(mm)為: 4650×2320×1600;軸距/前懸/后懸對應關系為:4700/1430/2330,4700/1400/2360,5000/1430/2030,5000/1400/2060;側防護裝置材料材質鋁合金6061,后防護裝置材料材質Q235,側、后防護均采用螺栓連接,后防護裝置斷面尺寸為:80×150,后部防護離地高度:500mm;隨底盤選裝駕駛室,選裝箱體外觀樣式,選裝卸料軟管存放箱樣式,選裝滅火器支架,選裝加油機倉內部外觀照片,選裝右側排污管道、靜電線卷盤,選裝緊急切斷開關控制盒外觀樣式;安裝具有衛星定位功能的行駛記錄儀,排氣管前置,安裝前輪盤式制動器和限速裝置,限速80km/h,僅采用底盤子午線輪胎;EBS型號/生產廠家:EBS5/東科克諾爾商用車制動系統(十堰)有限公司,VIE EBS/ESC-Ⅱ/浙江萬安科技股份有限公司;EBS包含ABS全部功能.該車后軸采用空氣懸架;轉向輪安裝爆胎應急防護裝置.該車型可選裝ETC車載裝置;加油裝置型號/生產企業:CS20D1110F/正星科技有限公司,80YHCB-60/山東博山齊魯油泵廠,YHCB-1000/5-A,YHCB-1000/5B,YHCB-300/3-B-L/永嘉三江石油機械廠.
【底盤技術參數】
底盤型號	DFH1180EX9	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風商用車有限公司
軸數	2	輪胎數	6
軸距 (mm)	4700,5000,5800,4200
輪胎規格	275/80R22.5 18PR,295/80R22.5 16PR,295/80R22.5 18PR,11R22.5 18PR
鋼板彈簧片數	3/-	前輪距	1910,1840,1980
燃料種類	柴油	后輪距	1840,1860,1800,1820
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
B6.2NS6B210 DDi50E190-60 DDi50E220-60 DDi47E240-60 DDi47E260-60 B6.2NS6B260	東風康明斯發動機有限公司東風商用車有限公司東風商用車有限公司東風商用車有限公司東風商用車有限公司東風康明斯發動機有限公司	6200 5000 5000 4750 4750 6200	154 147 162 177 191 191

③、QXC5180GJYD6A型飛機罐式加油車功能參數：

罐體：罐體材質為鋁合金制作，自重輕,容積大,耐腐蝕無污染，保證油品質量。

加油泵：不銹鋼材質自吸式離心泵，卷盤加油流量300L/min，管道抽油流量700L/min，工作壓力為0.25MPa。

流量計：0.2級精度，通徑50腰輪流量汁。

過濾分離器：額定流量400L/min，額定工作壓力1.0MPa，最大允許壓差0.15Mpa，符合API1581第三版的要求。

重力加油卷盤：自動復位卷盤，加油膠管通徑38mm，長度15m。

液位計：罐內不銹鋼浮球，罐體左側10寸鋁合金表盤，可以清楚觀察罐內當前液體的容積。

操作系統：獨立操縱室集中控制。儀表指示包含泵進真空表、泵出壓力表、油泵轉速表、過濾器壓差計等。開關閥門操作包含電源總開關、照明開關、急停開關、油泵調速旋鈕、加油閥門、循環過濾閥門、取樣閥門、海底閥控制組合開關等。

功能介紹：

1、卷盤加油—將本車油罐中的燃料，經過濾、計量后，通過操縱室中卷盤膠管的重力加油槍注入飛機油箱或其它受油設備。

2、泵油過濾—將本車油罐中或外接管道中的燃料，經過濾后通過泵出油接頭回

到本車油罐或其它受油設備，實現循環過濾功能。

3、油罐裝油—用接頭閥外接管道進行油罐底部裝油，或者可以通過本油泵實現抽油功能。飛機加油車具有燃油，環保，3C認證，符合國家汽車公告，可上牌和辦理營運證。

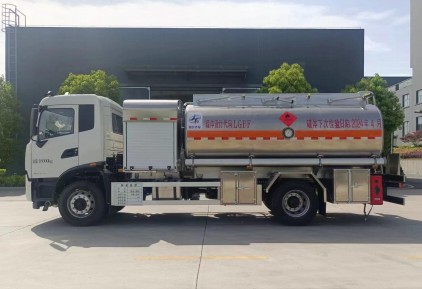

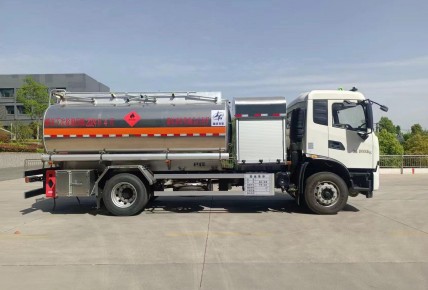

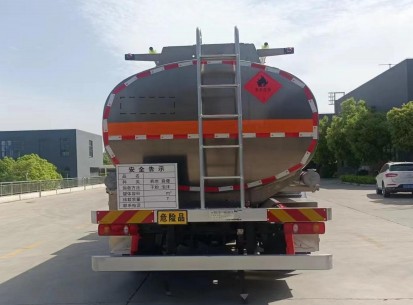

④、實車圖片：

⑤、底盤配置（基礎配置-平頂駕駛室）：

底盤型號：DFH1180EX9，東風商用車天錦危化品專用底盤。

發動機：東風康明斯B6.2NS6B210，變速箱：8JS85E-C，軸距：4700mm。

發動機功率：154KW，排量：6200ml。

前后橋：4.5T/9T，前盤后鼓，輪胎：275/80R22.518PR（備胎1只）。

鋼板彈簧片數：3/-，該車后軸采用空氣懸架，裝備限速裝置：限速

80km/h，前軸裝備盤式制動器，排氣管前置。帶空調，電動玻璃，中控鎖，行車記錄儀，前盤后鼓，ABS，前碰撞預警系統，道路偏移預警系統。排放依據標準：GB3847-2005,GB17691-2018國Ⅵ。

⑥、上裝配置（基礎配置-單倉）：

1、罐體方圓形，容積13.5立方，單倉，鋁合金材質5182，筒體6mm,封頭6mm，罐頂正中一只鋁合金歐標人孔帶內置呼吸閥，罐頂兩側手動鋁合金護欄，配鋁合金后爬梯（活動可拆卸式）。

2、操作柜（鋁合金）內防爆燈一套，操作柜外配備靜電卷盤一套，加油泵：杭州威龍自吸式離心泵，流量計：合肥精大儀表0.2級精度，通徑50腰輪流量汁，過濾分離器：7芯過濾（含2根分離和5根聚結濾芯）。重力加油方式：15米航煤專用膠管卷盤帶航煤專用槍，液位計：10寸鋁合金表盤，操作控制：集成控制系統。

3、罐體左側卸料箱配備油氣回收系統，按新法規加裝緊急切斷閥語音提醒系統，罐體后尾部加裝緊急切斷閥紅色按鈕。

4、鋁合金標準工具箱一只，放油軟管2根，罐體兩側鋁合金圓形炮筒管前端各加裝1只1寸排污閥，所有箱體均配備集裝箱鎖桿方便用戶配鎖，出口箱底部加裝橡膠塞，罐體尾部左右兩側均配備塑料滅火器筒（8KG）。

5、罐頂圍板內配備鋁合金防滑網走道，后防護按公告照片制作工字型保險杠，上下等長。安全告示安裝在罐體尾部左，右，后位置，整車附件均為鋁合金材質，帶危險品專用標識，靜電拖地帶兩條，底盤后尾部大梁空隙位置用鋁合金防滑波紋板密封。

6、罐檢和探傷報告，介質：航空燃料。油漆為鋁合金本色。

⑦、交貨周期：定金到賬60個日歷天。
