油罐車車載機液位儀

油罐車車載機液位儀銷售電話：

159-7276-7978

車載液位儀實時監控車輛庫存狀態，液位信息，不通過過磅也可隨時了解車輛油量高低，對庫存狀態有最直接了解，低油位自動報警和高油位自動報警系統自動生成進油記錄，側漏記錄，報警記錄，存油記錄，交班記錄液位系統支持手機遠程數據通訊功能，手機液位系統讓你隨時隨地查看罐車液位信息。

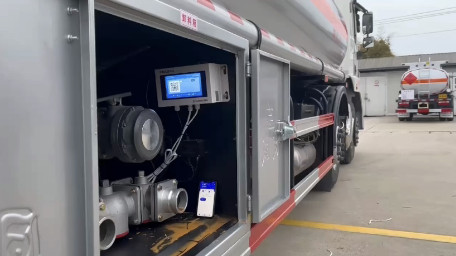

油罐車車載機液位儀實裝效果圖：

油罐車車載機液位儀

一、產品介紹

本產品為真正意義上的高效、實用的油站自動化液位管理系統，它包括XY-T10A 智能液位儀和XY-T 磁致伸縮液位計(以下簡稱“探針”)兩部分。

本產品采用模塊化設計，在電路板、部件密封性、產品防爆、產品精度、產品安裝等方面都做了精心的設計和優化。同時考慮到液位儀實際運行環境的復雜性，為保證其性能安全、可靠、穩定的運行，我公司在結構上采用了多項防爆、防塵、防水設計。

4 XY-T10A智能液位儀采用先進的32位ARM 處理器，人機界面采用10寸安卓系統彩色觸摸屏，使人機交互更加方便、快捷；接口采用標準 RS232、RS485 工業現場總線和WIFI 無線傳輸，并采用先進的抗干擾技術，選取優質的電子元器件，加裝光電隔離器、防雷管和 TVS 等抗干擾器件設計，通過了嚴格的電磁兼容性 (EMC) 測試，使整個系統性能更加可靠穩定、可靠，產品壽命更長。

XY-T磁致伸縮液位計是利用磁致伸縮原理研制出的新一代液位測量傳感器。它具有精度高、可靠性強、壽命長、性能穩定、結

構精巧、環境適應性強、安裝方便等特點。與其它原理的液位傳感器比較，具有明顯的優勢。可廣泛應用于石油、化工、制藥、食品等各種罐、池、槽的液位監測、計量和控制。

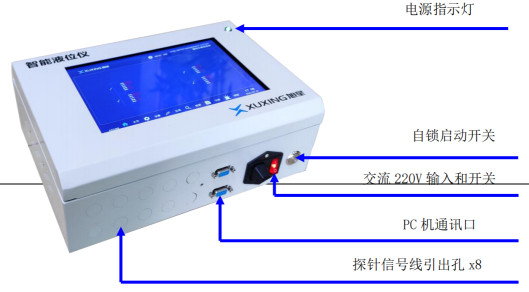

1、XY-T10A智能液位儀

XY-T10A智能液位儀

1.1、主要參數

輸入電壓： AC24V±15%

系統工作電壓：5VDC,24VDC

工作環境溫度范圍： -0℃~ 55℃

相對濕度：40%～85%

大氣壓力：86kPa～106kPa

1.2、主要功能

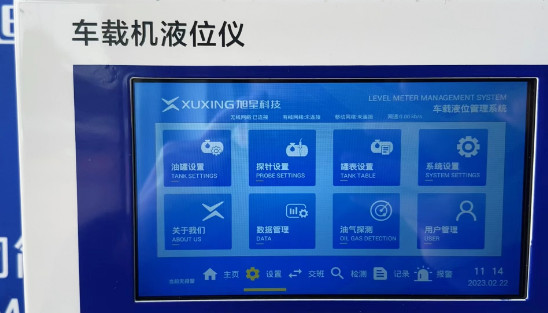

液位儀采用安卓操作系統，10寸彩色觸摸屏。

系統最大支持16個油罐，每個油罐都可以切換到詳細數據顯示模式，數據更全面。

語言支持中文和英文，可以通過系統設計更換。

系統有多級密碼保護，讓系統數據更安全。

系統能自動生成進油記錄、測漏記錄、報警記錄、存油記錄、交班記錄等記錄，

具有打印、交班、報警等功能。

具有油罐數據時時監測。

安卓液位儀采用大容量數據存儲器，完全滿足10年的數據儲量。

液位儀具有2路RS232接口，可與后臺電腦鏈接。

探針與液位儀的通訊接口采用RS485 工業現場總線方式，最遠傳輸距離可達1200米。

液位儀支持后臺管理系統，支持VR350 協議

具有1路無線 WIFI 接口和一路RJ45 接口，支持TC/TIP 協議。

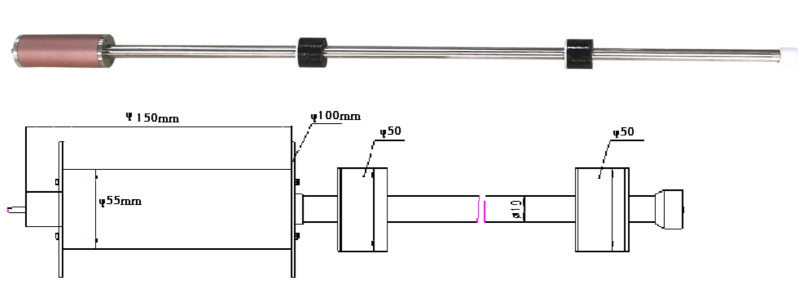

2、XY-T 磁致伸縮液位計

2.1、工作原理

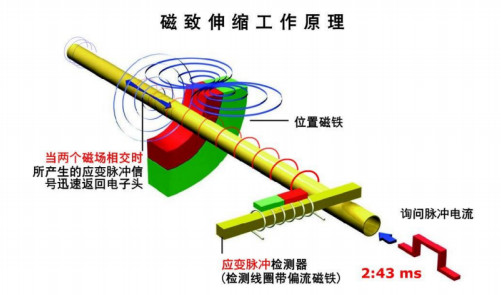

磁致伸縮線性位移(液位)變送器主要由測桿、電子倉和套在測桿上的非接觸的磁環(浮球)組成。測桿內裝有磁致伸縮線(波導絲)。工作時，由電子倉內的電子電路產生一起始脈沖，此起始脈沖在波導絲中傳輸時，同時產生了一沿波導絲方向前進的旋轉磁場。當這個磁場與磁環(浮球)中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，產生扭動脈沖(或稱“返回”脈沖)。這一扭動脈沖被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖，通過電子電路計算出兩脈沖起始和返回之間的時間差，即可精確測出被測的位置和位移。

XY-T10A智能液位儀工作原理
